Werking monitoren

Waternet test deze systemen in de praktijk om te onderzoeken of ze goed functioneren, of ze dat ook blijven doen en hoe ze moeten worden onderhouden. Ook wordt onderzocht of de systemen functioneren zoals ze zijn bedacht voor een specifieke locatie. De grondwaterstand of een bepaalde inrichting van de openbare ruimte kan de werking namelijk negatief beïnvloeden. Het onderzoek gebeurt met verschillende methoden, bijvoorbeeld via langdurige monitoring of met full scale-infiltratieproeven. Daarbij werkt Waternet ook samen met andere gemeenten zoals Bergen en Diemen en onderzoekprogramma’s zoals het kennisprogramma Urban Drainage van de Technische Universiteit Delft. Met de uitkomsten kunnen we de openbare ruimte toekomstbestendig inrichten.

Watervertragende groenstrook

Bij de watervertragende groenstrook langs de Zuidelijke Wandelweg wordt het waterniveau in de groenstrook gemeten met niveausensoren in de infiltratiekratjes en in de bodem. De data worden verzonden via Internet of Things (IoT) en kunnen online worden geraadpleegd om de werking tijdens regenbuien real time te monitoren en te analyseren. Tijdens de onweersbuien van juni 2019 zijn stijgingen waargenomen van de waterstand in de groenstrook. De infiltratiekratjes zijn ontworpen om water vast te houden voor de beplanting, maar uit de eerste meetgegevens blijkt dat het water toch snel infiltreert. De werking wordt nog verder onderzocht.

Watervertragende groenstrook langs de Zuidelijke Wandelweg

Wadi Harkstraat

Bij de natuurvriendelijke wadi Harkstraat in Betondorp is in mei 2019 een tweede full scale-infiltratieproef uitgevoerd. De resultaten zijn vergeleken met die van de eerste proef van mei 2018. Hieruit blijkt dat de doorlatendheid van de toplaag van de wadi met een factor vijf is toegenomen. Ook bleek dat het grootste deel van het geïnfiltreerde water snel zijn weg vindt naar de drainagesystemen onder de wadi. In droge perioden is de vertragende werking van deze wadi dus beperkt. Het functioneren van de wadi onder andere omstandigheden wordt nog verder onderzocht met als hoofdvraag of het systeem voldoende volgens zijn ontwerp functioneert.

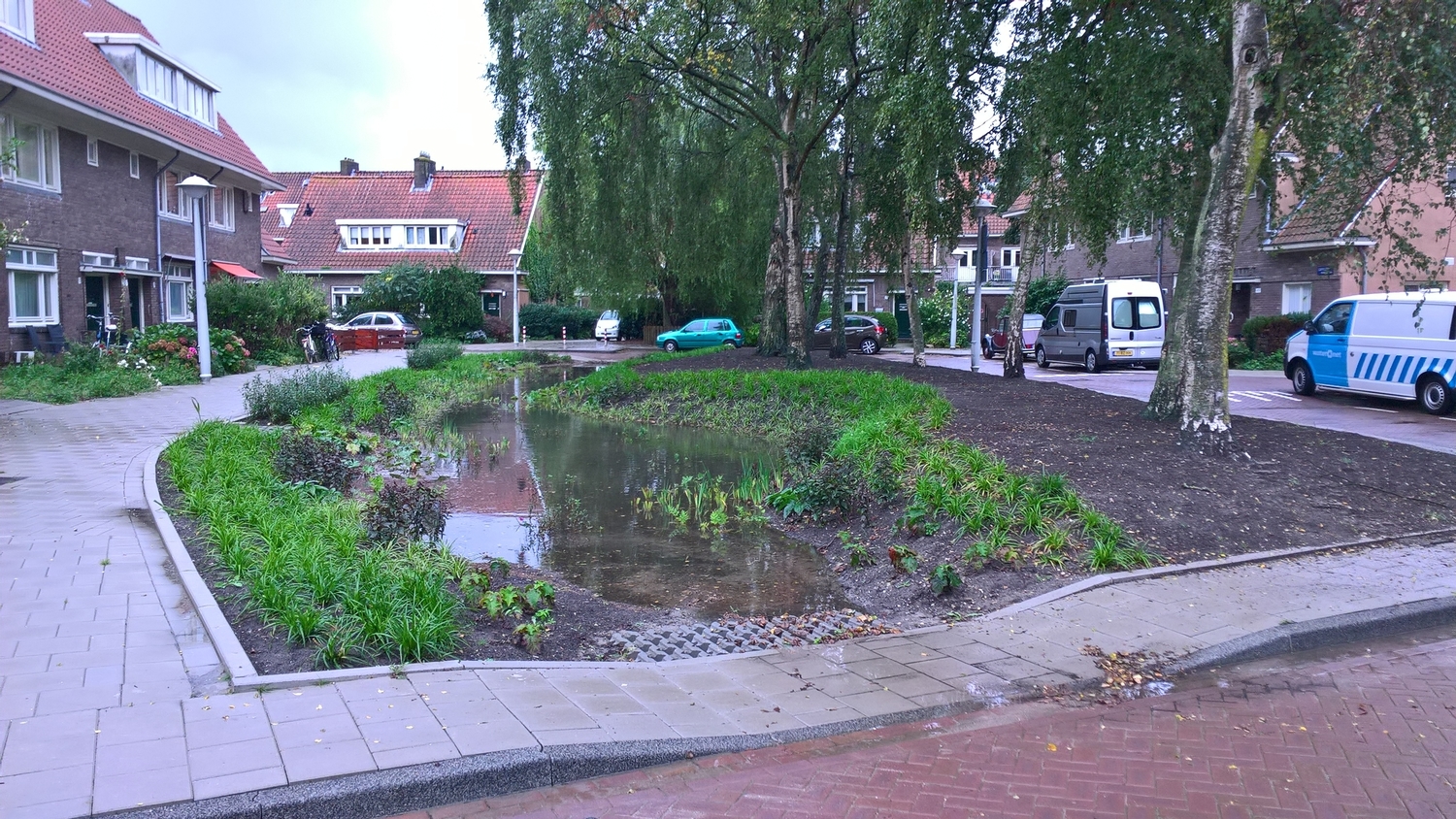

Wadi Harkstraat na infiltratieproef

Drainvoeg

In mei 2018 heeft Waternet in Egmond aan Zee de doorlatendheid getest van een straat met viltjes als voegmateriaal tussen de klinkers. De infiltratiecapaciteit viel tegen.

Viltje dat gebruitk is als drainvoeg

Aandacht voor de uitvoering

Voordat de werking van een voorziening wordt getest moet worden onderzocht of het systeem volgens het ontwerp is aangelegd (hoogteligging, toegepaste materialen, aansluitingen, etc.). Eerst moeten de ontwerp-/revisietekeningen met de praktijksituatie worden vergeleken. Helaas komt het vaak voor dat de aangelegde systemen niet overeenkomen met het ontwerp en moeten achteraf aanpassingen worden gedaan om ze goed te laten werken. Tijdens de aanlegfase moet het doel van de voorziening centraal staan. Gebleken is dat toezicht daarbij cruciaal is.

Nieuwe pilots

• onderzoek naar het tegenhouden van verontreinigingen, zoals slib. Dergelijke deeltjes verstoren de werking van verticale hemelwaterafvoersystemen

• verbeteren van de traditionele kolk (minder wateroverlast en in de keten [van straat tot oppervlaktewater] effectiever verontreinigingen afvangen)

• monitoren van het Rockflow-systeem in de Kruislaan met sensoren. Het bestaat uit elementen van steenwol die het water opslaan en binnen 24 uur gedoseerd aan de bodem afgeven.
